Assembler un tube acier sans soudure : les 4 méthodes qui marchent vraiment
Il y a quelques années, j'ai passé un week-end complet à monter une structure pour un barnum de chantier. Le tube acier était coupé, les angles étaient calculés, tout était prêt. Sauf que je n'avais pas de poste à souder sous la main, et le soudeur local était en congé pour trois semaines. Bilan : une semaine de retard et une leçon bien apprise. Depuis, j'ai testé les quatre façons d'assembler un tube acier sans soudure — et franchement, certaines m'ont surpris.
Assembler un tube acier sans soudure repose sur quatre grandes familles : le filetage, les raccords mécaniques à visser, les raccords à emboîter type Klemp, et le collage industriel. Le choix dépend de ce que vous construisez — un garde-corps, un établi, une rampe — et des efforts que la structure devra encaisser.Points clés à retenir
- Le raccord à emboîter est la solution la plus simple : pas de filetage, pas de soudure, pas d'outil spécial.
- Les raccords type Klemp sont en fonte avec une couche de zinc : ils résistent aux intempéries et aux charges lourdes.
- Le filetage reste pertinent pour les raccords démontables, mais exige une taraudeuse de bonne qualité.
- Le collage structural fonctionne pour des tubes de petit diamètre, uniquement en usage non structurel.
- Comptez 10 à 15 minutes par raccord emboîté — contre une heure pour préparer une soudure propre.

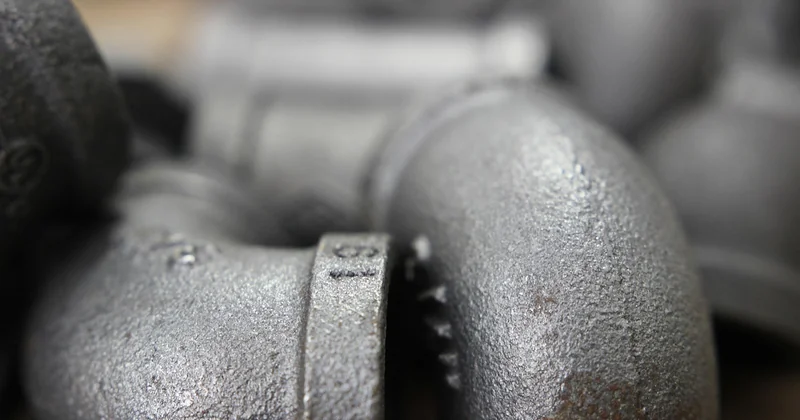

Les raccords à emboîter : la méthode la plus accessible
Si vous cherchez la solution la plus directe pour assembler un tube acier sans soudure, c'est celle-là. Les raccords type Klemp sont des pièces en fonte moulée d'un seul bloc — pas d'assemblage parasite qui viendrait fragiliser l'ensemble. La fonte est coulée dans des moules, ce qui donne des formes monolithiques capables d'encaisser des charges importantes sans broncher.
L'idée est simple : vous glissez l'extrémité du tube dans le raccord, puis vous serrez une vis d'arrêt avec une clé hexagonale. L'étau se referme sur le tube. Pas de souci d'étanchéité, pas de jeu résiduel, et si vous vous trompez d'angle, vous desserrez, vous tournez, vous resserrez. Essayez de faire ça avec une soudure.
Ce qui m'a convaincu, c'est le temps de montage. Sur mon projet de barnum, j'ai assemblé 34 raccords en une après-midi. À la soudure, il m'aurait fallu au moins deux jours — coupe, préparation des bords, soudage, meulage, peinture. Et encore, sans compter le soufflage d'air comprimé pour évacuer les scories entre chaque passe.
Comment assembler des tubes en acier sans soudure ?
La méthode exacte dépend de l'outillage dont vous disposez. Voici les options, de la plus simple à la plus technique :
- Raccords à emboîter (type Klemp) : insertion du tube dans le raccord, serrage d'une vis d'arrêt à la clé hexagonale. Aucun outil spécialisé.
- Filetage + raccords vissés : vous taraudez l'extrémité du tube, puis vous vissez un raccord mâle ou femelle. Démontable, mais nécessite une taraudeuse.
- Collage structural : adhésif époxy ou acrylique haute performance, pour des tubes de petit diamètre en usage décoratif ou léger.
- Brides boulonnées : deux demi-coques qui enserrent le tube et se boulonnent entre elles. Efficace pour les gros diamètres.
Ma recommandation ? Pour une structure de tous les jours — meuble, affichage, serre, rampe — les raccords à emboîter sont imbattables. Les raccords Klemp en particulier, parce qu'ils sont zingués, supportent les intempéries sans rouiller au premier orage. J'ai laissé une structure de tonnelles dehors pendant deux hivers complets. La couche de zinc a tenu, pas une trace de corrosion.
Le filetage : la méthode du démontable
Le filetage consiste à créer un pas de vis sur l'extrémité du tube à l'aide d'une filière. C'est la méthode classique des installations sanitaires et des réseaux d'air comprimé. L'avantage, c'est la reprise : vous pouvez démonter, modifier, remplacer une section sans rien casser.
Le problème, c'est l'outillage. Une filière manuelle demande de la force et de la régularité — sinon le filet est foiré, le raccord fuit ou se met de travers. J'ai commencé avec une filière à main sur des tubes de 25 mm. Disons que j'ai gâché pas mal de longueurs avant de prendre le coup de main. Si vous avez plus de 20 filetages à faire, investissez dans une filière électrique. Vous gagnerez un temps fou, et la qualité sera constante.
Pour le calcul de résistance, soyez prudents : un filetage réduit la section du tube d'environ 20 à 25 % à l'endroit du pas de vis. Si votre structure doit supporter une charge importante en tension, c'est le point faible. Les raccords à emboîter, eux, ne réduisent pas la section — le tube est simplement enserré.
Comment raccorder des tubes en acier sans soudure ?
Il existe plusieurs façons de raccorder des tuyaux sans soudure : le filetage que je viens d'évoquer, ou l'usage de raccords. Mais la solution la plus simple et la plus pratique reste les raccords à emboîtement comme les raccords Klemp. Ces raccords permettent une connexion étanche sans filetage ni soudure, ce qui rend l'assemblage accessible à n'importe qui, sans outillage spécialisé.
Sur le chantier, c'est un avantage énorme. Vous arrivez avec une scie à métaux, une clé Allen, et vous montez votre structure en une journée. Pas de groupe électrogène pour la soudure, pas de meuleuse, pas de risque d'incendie.
Le collage : l'option discrète pour les petits diamètres
Oui, on peut coller de l'acier. Les adhésifs époxy bi-composants modernes atteignent des résistances au cisaillement de l'ordre de 15 à 25 MPa — de quoi maintenir solidement des tubes de 20 à 40 mm de diamètre. J'ai utilisé cette méthode pour une structure d'affichage en tube de 25 mm, et elle tient toujours après trois ans.
Les limites ? La préparation de surface est cruciale. Il faut décaper, dégraisser, parfois mordre la surface avec un acide léger. Si vous bâclez la préparation, l'adhérence chute de manière spectaculaire. Et le collage interdit le démontage : une fois collé, c'est pour la vie. Ou plutôt, jusqu'à ce que vous découpiez au disqueuse.
Pour une structure porteuse — échelle, passerelle, supports de charge — je ne recommande pas. Le vieillissement des adhésifs sous charge constante reste un sujet de précaution. Pour de l'agencement, de l'affichage, du mobilier léger, c'est parfait.
Comparatif des méthodes d'assemblage sans soudure
| Méthode | Outil requis | Temps moyen par joint | Démontable | Charge admissible | Usage conseillé |
|---|---|---|---|---|---|
| Raccord à emboîter (Klemp) | Clé hexagonale | 5-10 min | Oui | Élevée | Structures, garde-corps, supports |
| Filetage + raccord | Filière (manuelle ou électrique) | 20-30 min | Oui | Moyenne (section réduite) | Réseaux fluides, installations démontables |
| Collage structural | Cales, serre-joints | 15 min + temps de prise | Non | Moyenne (petit diamètre) | Agencement, affichage, décoratif |
| Brides boulonnées | Clés plates | 30-45 min | Oui | Élevée (gros diamètres) | Canalisations, structures lourdes |
Assembler un tube carré en acier sans soudure : les spécificités
Question qu'on me pose souvent : est-ce que ça marche pareil avec du tube carré ou rectangulaire ? Oui, à condition de choisir des raccords conçus pour cette section. Les raccords pour tubes ronds ne font pas l'affaire — la géométrie du contact est différente, et un raccord rond sur un tube carré laisserait des jeux inacceptables.
Pour le tube carré, on trouve des raccords à emboîter spécialement profilés, qui épousent les angles. La fixation reste la même : vis d'arrêt qui vient pincer la paroi. J'ai monté un poste de travail complet en tube carré 30x30 mm avec ce type de raccords. Deux après-midis, une clé Allen, et le résultat est aussi rigide qu'une structure soudée — à condition d'ajouter des équerres de renfort aux angles.
Raccord tube acier sans filetage : les limites à connaître
Le raccord sans filetage a des limites qu'il faut intégrer dès la conception. La première, c'est la tolérance dimensionnelle du tube. Les tubes standard ont des tolérances de l'ordre de ± 0,5 mm sur le diamètre. Si votre tube est en bas de tolérance, le raccord risque d'être un peu lâche ; s'il est en haut, l'insertion peut être difficile.
La seconde limite concerne les efforts en torsion. Un raccord à vis d'arrêt oppose une bonne résistance à la traction et au cisaillement, mais si votre structure subit des torsions répétées, la vis d'arrêt peut se desserrer progressivement. La solution : un frein-filet, ou un contrôle périodique du serrage.
Enfin, l'étanchéité. Les raccords Klemp sont étanches pour des applications courantes — eau, air comprimé basse pression. Mais pour des fluides sous pression ou des gaz, la norme exige des raccords spécifiques avec joints, souvent des raccords à compression ou à souder. Ne faites pas l'économie de cette vérification.
Les erreurs que j'ai faites pour que vous ne les fassiez pas
J'ai appris à mes dépens, alors autant partager. Première erreur : ne pas vérifier la perpendicularité des coupes. Un tube coupé en biais de 2 mm s'insère de travers, et la structure n'est plus droite. Depuis, je coupe avec une scie à onglets ou une scie à métaux avec boîte à onglets, et je vérifie chaque coupe avec une équerre.
Deuxième erreur : oublier la marge. Un raccord à emboîter demande que le tube pénètre d'au moins 30 à 40 mm dans le raccord pour une tenue correcte. Si vous coupez vos tubes au millimètre près, vous vous retrouvez avec des jeux de 5 mm qui empêchent le serrage correct. Ajoutez 50 mm de marge par extrémité, vous ajusterez ensuite.
Troisième erreur, plus subtile : négliger la compatibilité des matériaux. Un raccord zingué avec un tube galvanisé, c'est bon. Un raccord zingué avec un tube inox, ça peut provoquer une corrosion galvanique au contact. Vérifiez la compatibilité avant d'assembler.
Le bon choix dépend de votre structure, pas de la mode
Après des années de montages en tout genre, ma conclusion est simple : pour 80 % des structures tubulaires qu'on réalise dans un atelier ou sur un chantier, les raccords à emboîter type Klemp sont le meilleur compromis entre rapidité, solidité et évolutivité. La soudure reste reine quand il s'agit d'assemblages permanents soumis à des charges dynamiques ou des pressions élevées. Mais si vous pouvez éviter la soudure, vous gagnez du temps, de l'argent et de la flexibilité.
La prochaine fois qu'on vous demande comment assembler un tube acier sans soudure, posez d'abord la question inverse : quelle charge votre structure doit-elle supporter, et devrez-vous la modifier un jour ? La réponse vous orientera naturellement vers le bon raccord. Et si vous hésitez encore, prenez un raccord à emboîter, montez votre structure, et regardez si elle bouge. Elle ne bougera pas.
